01、銳科激光RFL-PUV紫外納秒激光器的介紹
銳科RFL-PUV系列紫外納秒激光器是適用于微加工行業的一款成熟工具,它在解決不同類型材料的標記、切割、去除(減材)、打孔等方面均有理想的效果。相較于市場同類產品,銳科RFL-PUV產品具有諸多優勢:
電光轉化效率更高,能耗更低;
光束質量更優,M2<1.2,加工效率提升明顯,工藝質量高;
脈寬窄,低于同類型激光器,加工熱效應更小,可實現高頻穩定加工;
重量輕,5W級整機重量低至2.87kg,輕于競品一半,尺寸為281*135*93.5(mm);均優于競品;
結構簡化,集激光電源、激光頭、擴束鏡以及振鏡連接板為一體,即拆即用。
光束質量更優,M2<1.2,加工效率提升明顯,工藝質量高;
脈寬窄,低于同類型激光器,加工熱效應更小,可實現高頻穩定加工;
重量輕,5W級整機重量低至2.87kg,輕于競品一半,尺寸為281*135*93.5(mm);均優于競品;
結構簡化,集激光電源、激光頭、擴束鏡以及振鏡連接板為一體,即拆即用。

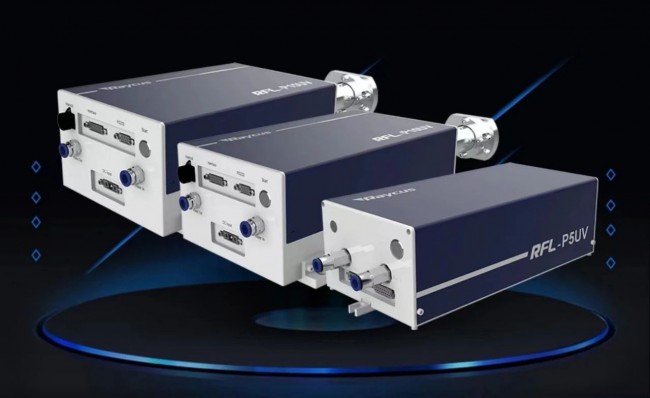

圖1 銳科RFL-PUV系列紫外納秒激光器
2.1線材絕緣層標記 線纜行業為了使產品能夠清晰分辨品牌、種類、規格等,常常會在線纜上進行標識,傳統的標識方式是采用油墨噴碼機進行噴碼,這種方式不僅成本高而且污染大,并且油墨在線纜表面的附著性較差,經過機械運輸、環境老化、人為擦碰后很容易被磨損破壞,難以滿足行業的實際需求。激光標記可以有效地解決油墨噴碼機的難題,且激光標記的線條均勻、清晰,可讀性更高。 選用RFL-P10UV激光器在線纜上進行激光標記,匹配大幅面場鏡,可以在線纜上實現字符的清晰標記,加工125mm幅面的字符僅需0.2s,可跟隨流水線工作,與工業自動化配合進行飛行打標,滿足產線高節拍要求。
02、銳科紫外納秒激光器的多材質打標應用案例

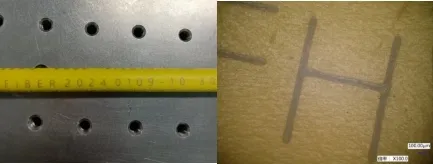

圖2 加工效果(左)相機拍攝;(右)顯微鏡觀察
除了常規線材的標記,使用紫外激光器在電線和電纜上直接印刷也在航空和航天工業中得到了OEM和最終用戶的廣泛測試和接受,該領域的線材標記一直被國外公司壟斷,為了推進航空航天領域線材標記國產化,采用RFL-P5UV激光器在電線絕緣層上進行字符標記,標記所用線纜為航空航天領域專用線材(電線規格BMS),在2000mm/s的運動速度下單次加工即可在電線上實現字符的清晰標記,字符標記深淺均一、線條均勻,邊緣無燒蝕發黑現象。

圖3 航天線纜加工效果(左)相機拍攝;(右)顯微鏡觀察
2.2 玻璃打標
玻璃制品廣泛用于建筑、日用、醫療、化學、家居等領域,在玻璃上雕刻、印刷、鐳射圖案、花紋已經是一種很常見的技術。選用RFL-P5UV激光器可以在玻璃表面或內層進行圖形、文字、LOGO等個性加工,效果可呈現白色或黑色,標記精細、清晰美觀。相較于超快激光標記,該款激光器加工效率更高,且超快激光器一般造價昂貴,在玻璃打標領域,銳科RFL-PUV系列激光器性價比更高

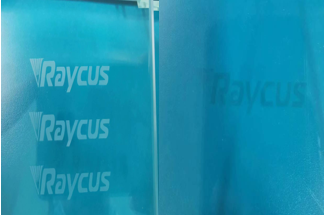

圖4 玻璃標記效果內部標記(左);表面標記(右)

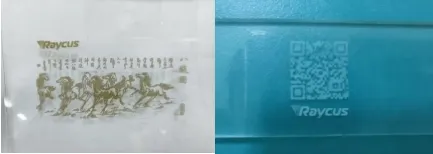

圖5 玻璃黑色和白色效果的表面標記,節拍:1.5s/個
2.3醫療器械打標
激光是滿足醫療行業FDA和MDR標準的打標技術,可實現在所有醫療設備和器械上打標唯一設備標識符(UDI)。醫療器械上的激光打標可以獲得耐滅菌消毒的永久標識,采用RFL-PUV系列激光器可以在醫療器械上獲得永久和高對比度的標識,加工圖5案例大小的幅面僅用15s左右;采用5W紫外納秒激光器進行試劑盒打標,節拍為1.5s/個,加工效率高。

圖6 醫療器械標記

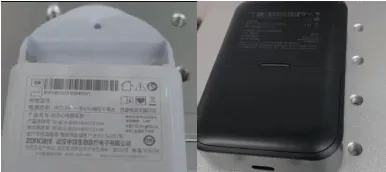

圖7 試劑盒打標
